Produzione cambio utensili
I cambio utensili prodotti dalla Officine Dall'Alba S.r.l. sono moduli meccanici separati dalla macchina utensile sulla quale verrà montato, che permettono di scambiare gli utensili, in modo automatico, fra il mandrino della testa motrice della macchina e il magazzino utensili.
Essi sono costituiti da un magazzino utensili a catena, da un gruppo guide applicato al montante della macchina utensile e da uno scambiatore utensili formato da un carrello traslante lungo le guide e da un corpo di rotazione che esegue la rotazione delle leve pinzaggio utensili.
Le guide costituiscono il collegamento fra il magazzino e il mandrino della macchina utensile, la traslazione del carrello consente il raggiungimento della posizione di presa, la rotazione ed il movimento di inserzione/estrazione della leva di scambio permettono la presa ed il rilascio degli utensili sia sul magazzino che sul mandrino.
Questa soluzione di cambio utensili automatico con carrello traslante è realizzata per applicazioni che esigono l'installazione del magazzino fuori dalla zona di lavoro della macchina utensile.

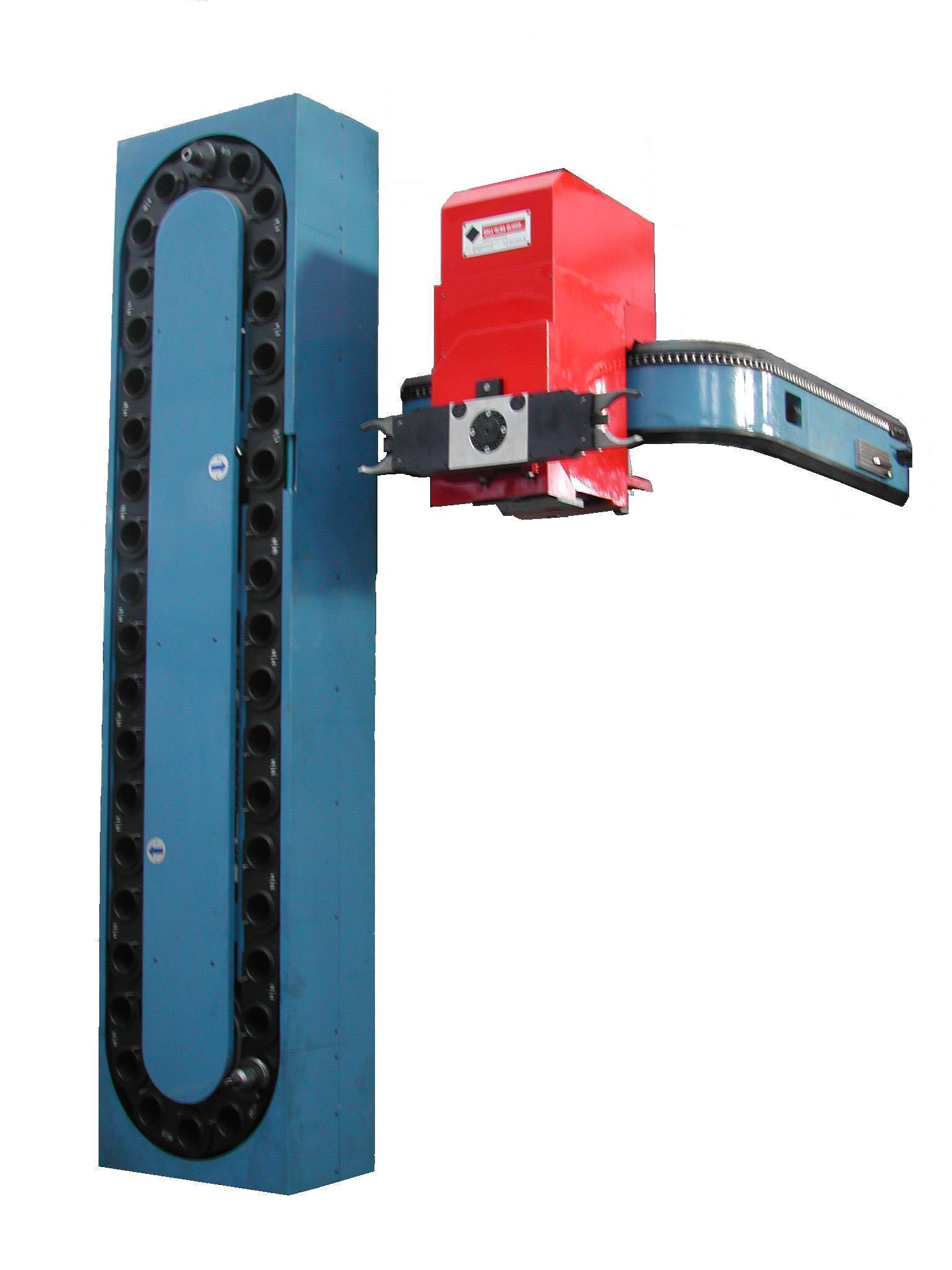

Particolare cambio utensile
